          產品型號:F943X

          公稱通徑:DN300~2000mm

          公稱壓力:PN0.05~0.25MPa

          適用溫度:≤300℃

          適用介質:煤氣及有毒、有害、易燃?xì)怏w

          主要材料:碳鋼、不銹鋼、硅橡膠

          驅動方式:電動

          設計標準:API 600、API6D、ASME B16.34、GB/T 12234

          結構長度:ASME B16.10、API6D、GB/T 12221

          連接標準:ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592

          壓力試驗:API 598、GB/T 13927、JB/T 9092

          壓力-溫度等級:ASME B16.34 、GB/T 12224


    產品概述

           電動扇形盲板閥主要由左閥體、右閥體、扇形閘板、不銹鋼波紋管、電動驅動裝置、電動夾緊裝置等零件組成。閥體采用三點式鎖緊扇形閘板結構。密封部位采用不銹鋼與橡膠密封圈,密封性能好,使用壽命長,密封圈設在閘板上,便于維護時更換密封圈。電動操作、工作平穩、啟動靈活動作可靠。夾緊機構采用絲桿螺母進行夾緊,自鎖性好。該閥設有不銹鋼波紋管,具有伸縮性強、使用壽命長等特點。


    主要性能參數

    公稱壓力MPa 0.25 0.15 0.10 0.05
    密封試驗壓力MPa 0.275 0.165 0.11 0.054
    強度試驗壓力MPa 0.375 0.225 0.15 0.075
    驅動源 壓縮空氣0.4-0.6MPa 油壓壓力6.3MPa 3相380V50HZ
    適用溫度℃ 丁腈橡膠 硅橡膠 氟橡膠
    -20-100 -20-200 -20-300
    適用介質 煤氣、其他可燃?xì)怏w
    啟閉時間S ≤50
    主要零部件材料 閥體、閘板為碳鋼;閥桿為不銹鋼;密封圈為硅橡膠

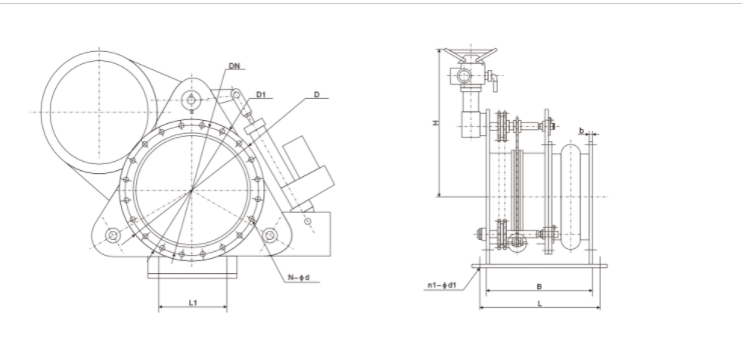

    主要外形尺寸

    DN D D1 b N-Φd B L L1 H n1-Φd1
    200 320 280 22 8-Φ18 500 580 110 350 4-Φ12
    250 375 335 24 12-Φ18 500 580 150 400 4-Φ12
    300 440 395 24 12-Φ22 500 580 150 450 4-Φ12
    350 490 445 24 12-Φ22 600 580 200 480 4-Φ15
    400 540 495 24 16-Φ22 600 680 200 500 4-Φ15
    450 595 550 26 16-Φ22 600 680 250 530 4-Φ15
    500 645 600 26 20-Φ22 600 680 300 580 4-Φ15
    600 755 705 26 20-Φ26 600 680 300 630 4-Φ15
    700 860 810 26 24-Φ26 600 680 350 680 4-Φ18
    800 975 920 26 24-Φ30 800 680 400 730 4-Φ18
    900 1075 1020 26 24-Φ30 800 710 400 780 4-Φ18
    1000 1175 1120 26 28-Φ30 800 710 500 830 4-Φ20
    1100 1275 1220 26 28-Φ30 800 710 500 880 4-Φ20
    1200 1375 1320 26 32-Φ30 800 830 600 940 6-Φ20
    1300 1475 1420 26 32-Φ30 800 830 600 990 6-Φ20
    1400 1575 1520 26 36-Φ30 850 830 700 1040 6-Φ20
    1500 1675 1620 26 36-Φ30 850 830 750 1090 6-Φ22
    1600 1790 1730 26 40-Φ30 850 830 800 1140 6-Φ22
